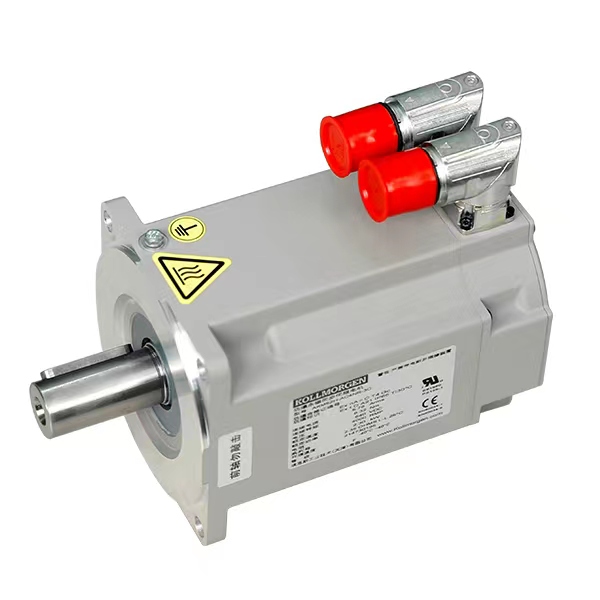

AKM 3C防爆伺服电机

科尔摩根AKM 3C防爆伺服电机，可在气体二区和粉尘一区使用，具有小巧，经济，性能优异的特点

AKM高性能电机系列有多种安装、连接、反馈和其它选件。这些电机非常灵活，能够满足各种应用需求,基于AKM平台开发的AKM防爆电机可以满足CCC的防爆标准（GB3836）

性能稳定，基于AKM电机平台,稳定可靠，性能优异
防爆性能突出：满足国家CCC要求；二区气体防爆等级；一区粉尘防爆等级
本地生产，本地研发：本地供应链，使性价比和货期能够更贴近客户需求
定制化解决方案：可以为客户提供定制化的解决方案，更快的响应客户不同的需求。比如：低温，双出轴，定制编码器等等

联系我们选型指南

仅在中国提供

7种机框尺寸（40到188毫米）
功率范围从 0.08 到 8.58Kw
最大转速为8000rpm
25种机框与机架长度组合
80种标准绕组，用于120/240/400/480 Vac操作
可在零下40℃使用
多种编码器选择（增量型，SFD，旋变，Biss-B单圈/多圈绝对值，EnDat2.1单圈/多圈绝对值， HIPERFACE单圈/多圈）

防爆认证

气体防爆 Ex ec ⅡC T4 Gc

Ex	ec	II	C	T4	Gc
CCC 防爆标识	由隔爆外壳“d"保护的设备	I 煤矿瓦斯环境用设备		T1 最高表面温度不超过 450℃	Ma级安装在煤矿瓦斯爆炸性环境中的设备，具有“很高”的保护等级
	由增安型"e"保护的设备	II 用于除煤矿瓦斯气体环境之外的其他爆炸性气体环境用设备	II A 代表性气体丙烷	T2 最高表面温度不超过 300℃	Mb级安装在煤矿瓦斯爆炸性环境中的设备，具有“高”的保护等级
	由本质安全型"i"保护的设备		II A 代表性气体丙烷	T3 最高表面温度不超过 200℃	Ga级爆炸性气体环境用设备，具有“很高”的保护等级
	由正压外壳"p"保护的设备		II B 代表性气体乙烯	T4 最高表面温度不超过 135℃	Ga级爆炸性气体环境用设备，具有“很高”的保护等级
	由液浸型"o"保护的设备			T5 最高表面温度不超过 100℃	Gb级爆炸性气体环境用设备，具有“高”的保护等级
	由充砂型"q"保护的设备			T5 最高表面温度不超过 100℃	Gb级爆炸性气体环境用设备，具有“高”的保护等级
	由"n"型保护的设备		II C 代表性气体氢气和乙炔	T6 最高表面温度不超过 85℃	Gc级爆炸性气体环境用设备，具有“一般”的保护等级
	由封浇型"m"保护的设备		II C 代表性气体氢气和乙炔	T6 最高表面温度不超过 85℃	Gc级爆炸性气体环境用设备，具有“一般”的保护等级

粉尘防爆 Ex tb ⅢC T130℃ Db

Ex	tb	III	C	T130℃	Db
CCC 防爆标识	由防粉尘点燃外壳"t"保护的设备	III 除煤矿之外的所有其他爆炸性粉尘环境用设备	III A 可燃性飞絮	T1 最高表面温度不超过 450℃	Da级爆炸性粉尘环境用设备，具有“很高”的保护等级
			III A 可燃性飞絮	T2 最高表面温度不超过 300℃	Da级爆炸性粉尘环境用设备，具有“很高”的保护等级
			III B 非导电性粉尘	T3 最高表面温度不超过 200℃	Db级爆炸性粉尘环境用设备，具有“高”的保护等级
			III B 非导电性粉尘	T4 最高表面温度不超过 135℃	Db级爆炸性粉尘环境用设备，具有“高”的保护等级
			III C 导电性粉尘	T5 最高表面温度不超过 100℃	Dc级爆炸性粉尘环境用设备，具有“一般”的保护等级
			III C 导电性粉尘	T6 最高表面温度不超过 85℃	Dc级爆炸性粉尘环境用设备，具有“一般”的保护等级

规格

机架尺寸	单位	AKM1	AKM2	AKM3	AKM4	AKM5	AKM6	AKM7
最大额定直流母线电压	Vdc	640	640	640	640	640	640	640
最大连续转矩	Nm	0.40	1.39	2.81	5.89	13.8	24.1	25.5
最大峰值转矩	Nm	1052	4.82	10.2	20.4	37.6	65.2	141
最大额定速度	rpm	8000	8000	8000	6000	6000	6000	4500
最大额定功率	kW	0.28	0.94	1.31	1.73	3.87	6.24	8.58
