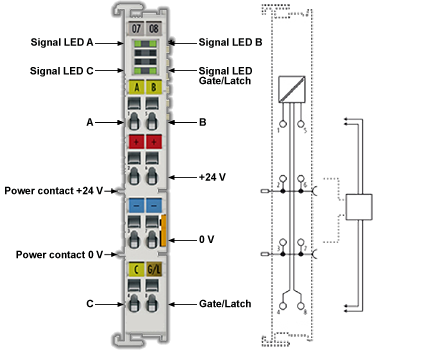

单通道增量编码器接口
该端子是一个 24 V 输入接口，用于直接连接增量编码器。可以读取、设置或启用带正交解码器的 32 位计数器以及 32 位零脉冲锁存器。可以测量周期和频率。门输入支持锁定计数器，可选择用高电平或低电平。锁存器输入同样可以配置，并且可以评估高电平或低电平。AKT2G-ENC-180 支持分布式时钟，即输入数据可以与其他同样分布式连接到分布式时钟端子的数据同步采集。通用系统精度约 <100 ns。借助移动轴，微增量功能提供的轴位置分辨率比编码器实际提供的高 256 倍。AKT2G-ENC-180 还可用做通道 A 上的单通道 32/16 位计数器。这种情况下，通道 B 上的信号电平用于定义计数方向。
产品全球有售
规格
有关安 全等级 I/O 终端的应用 和使用 的重要信息，请参考 KAS 网站帮助。
| 技术数据 | AKT2G-ENC-180-000 |
|---|---|
| 传感器输入 | 1 |
| 编码器连接 | A、B、C，门/锁存器输入，24 V |
| 编码器工作电压 | 24 V |
| 信号电压“0”（输入 A、B、C，门/锁存器） | 0 V .. 5 V（EN 61131-2，类型 1） |
| 信号电压“1”（输入 A、B、C，门/锁存器） | 15 V 至 30 V（EN 61131-2，类型 1） |
| 计数器 | 1 x 32/16 位二进制，可切换 |
| 极限频率 | 最大 400,000 增量/秒，4 倍评估，相当于 100 kHz |
| 正交解码器 | 4 倍评估 |
| 时间戳分辨率 | 1 ns |
| 时间戳精度 | 100 ns |
| 命令 | 读取、设置、锁存器、门控功能 |
| 电子设备供电 | 通过 E-Bus |
| 分布式时钟 | 是 |
| 供电电压 | 24 VDC (-15 %/+20 %) |
| E-bus 的电流消耗 | 典型值 130 mA |
| 电源触点的电流消耗 | 0.1 A（不包括传感器负载电流） |
| 电气隔离 | 500 V（E-bus/励磁电源） |
| 支持 NoCoeStorage 功能 | 是 |
| 重量 | 约 50 g |
| 工作环境温度范围 | -25 °C 至 +60 °C（扩展的温度范围） |
| 存储环境温度范围 | -40 °C 至 +85 °C |
| 容许相对湿度 | 95%，无冷凝 |
| 尺寸（宽 x 高 x 深） | 约 15 mm x 100 mm x 70 mm（宽度对齐： 12 mm) |
| 安装 | 按照 EN 60715 标准安装在 35 mm 安装轨道上 |
| 抗振动/抗冲击性 | 符合 EN 60068-2-6/EN 60068-2-27 标准，另请参见安装说明以提高机械负载能力 |
| 电磁抗扰度/发射 | 符合 EN 61000-6-2 / EN 61000-6-4 标准 |
| 防护等级 | IP20 |
| 安装位置 | 可变 |
| 认证 | CE, ATEX, cULus |
