Profinet是西门子整体解决方案的总线平台,在工控界享有盛誉,被很多工程设计人员广泛使用。为了能进一步满足客户的使用习惯,科尔摩根最新推出的AKD2G伺服驱动器也增加了Profinet IRT的通讯模式,以便于更好地直接与上游PLC连接和通讯。

下面就让小科带大家一起来看看:AKD2G Profinet IRT能给大家带来哪些区别于西门子解决方案的功能:

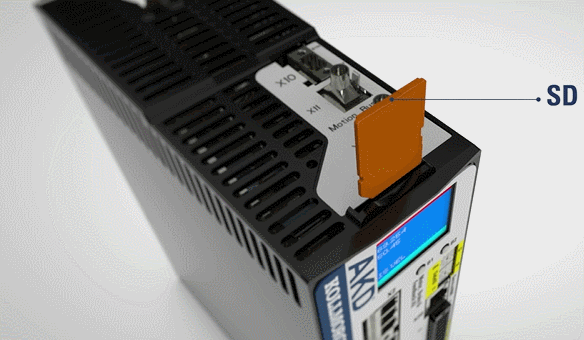

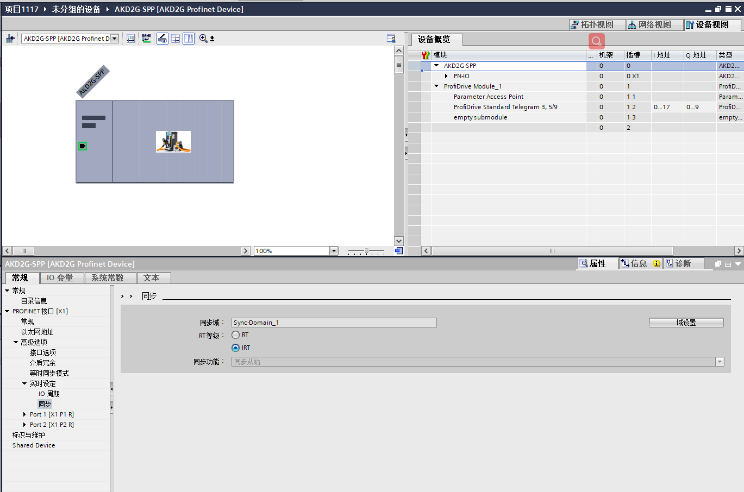

支持IRT功能

Profinet(简称PN总线)是由国际组织PI于2020年底推出的基于自动化应用的实时工业以太网技术。Profinet实际上分为三种不同性能的实时周期通讯:

  1. TCP/UDP和IP技术的非实时性通讯,应用在不需要实时性响应的通讯场合
  2. 一种是实时通讯(RT通讯),适用于周期性数据交换的场合,一般响应周期是5~10ms
  3. 另一种是等时实时同步(IRT通讯),主要应用于苛刻环境,一般数据的循环刷新时间小于1ms,循环扫描周期的抖动时间不大于1us(微秒)




RT通讯和IRT通讯,可以理解成RT是听到指令实现工作,无硬件需求。IRT是采用时钟同步的方式来保证实时性,有硬件需求,因此IRT通讯可以满足电子凸轮等复杂运动控制应用。



支持报文1,3,5

能够实现速度控制和位置控制的RT通讯和IRT通讯。



支持控制直线直驱和旋转直驱

在大多数应用中,比如锂电行业,我们需要多种复合型被控对象都能在一个通讯模式下完成预设功能,而且还要发挥最优性能,达到最高的性价比。AKD2G PN版本下位可以控制通用伺服AKM/AKM2G,也可以控制旋转直驱电机CDDR等,甚至可以连接直线电机DDL,给客户提供了更多的方案选择,尽可能保证用户设备应用方案的最优解。


掌握了理论知识,下面,让我们通过一个案例来看一下,使用AKD2G PN IRT如何配置报文3。

第一步

创建项目




第二步

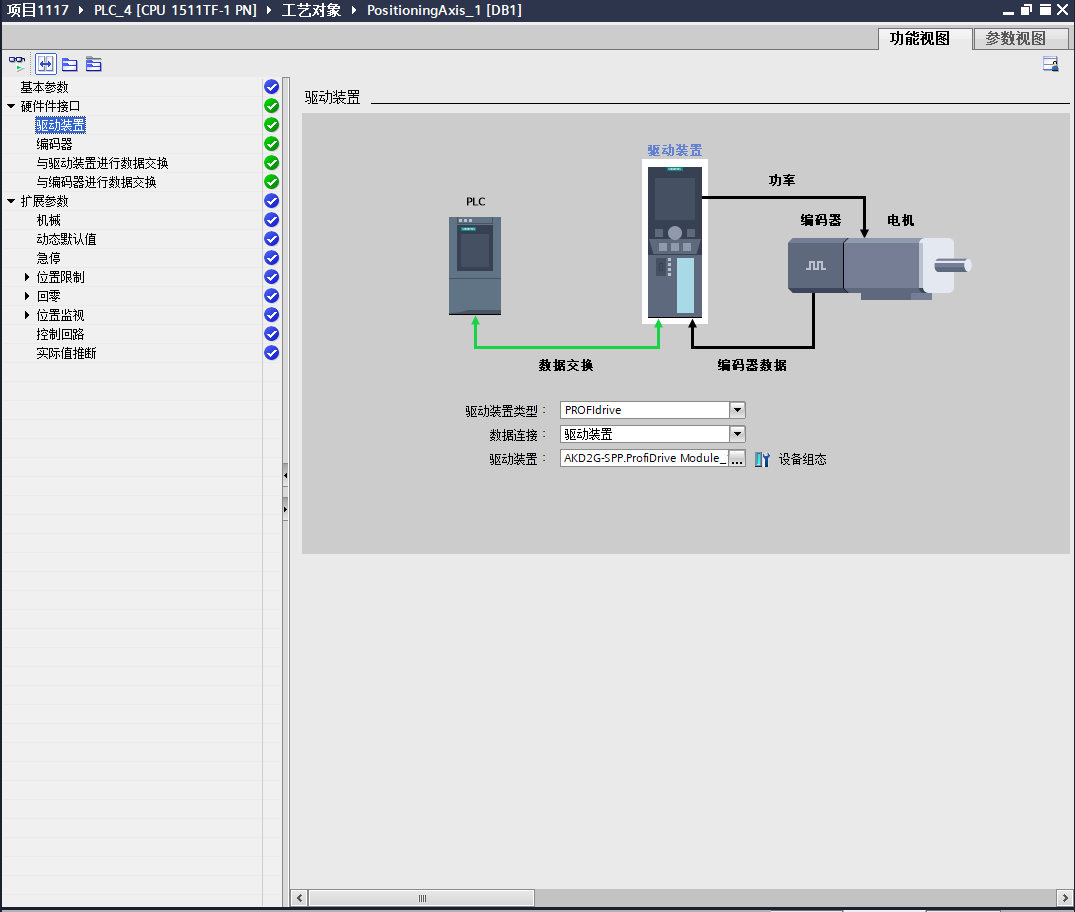

在“工艺对象”中添加“位置轴” TO_PositioningAxis,然后进入对应的组态驱动装置:选择AKD2G-SPP.ProfiDrvie Module_1

 第三步

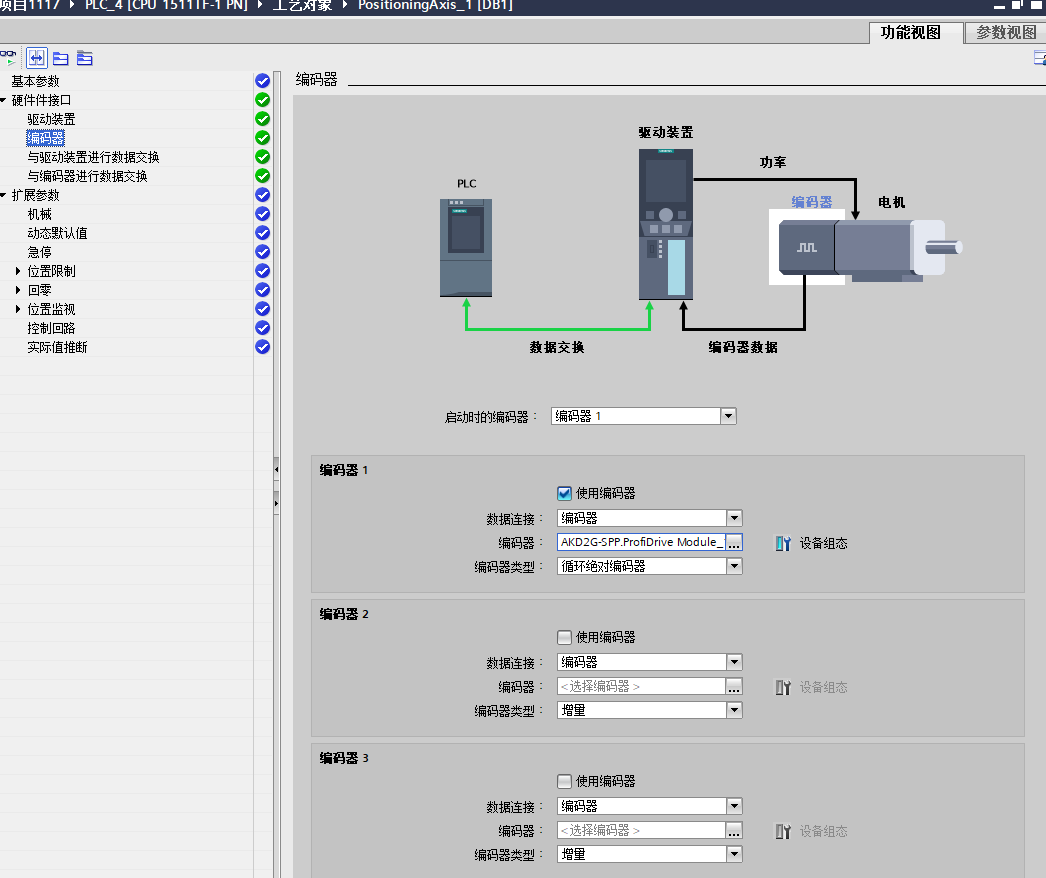

配置编码器(由于AKD2G能识别广泛的编码器类型,也为选型提供了更多的选择)

 第四步

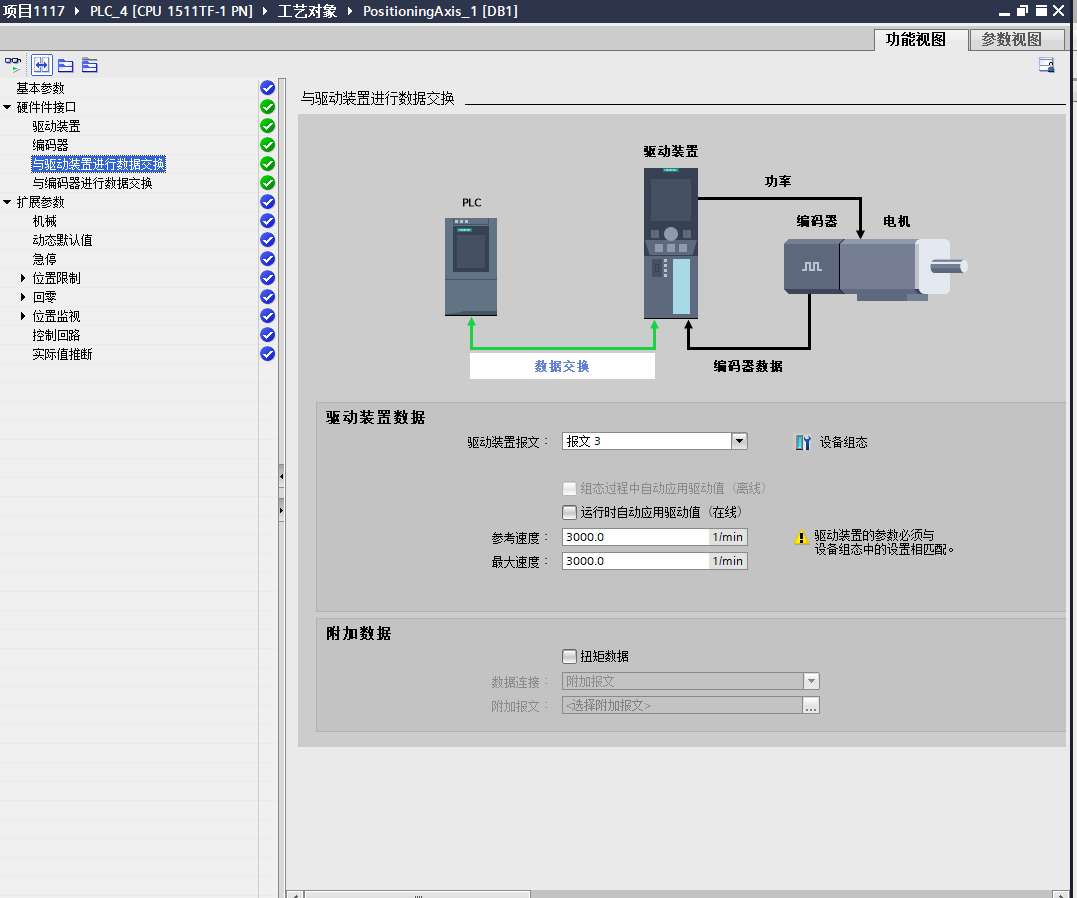

与驱动装置进行数据交换:报文3

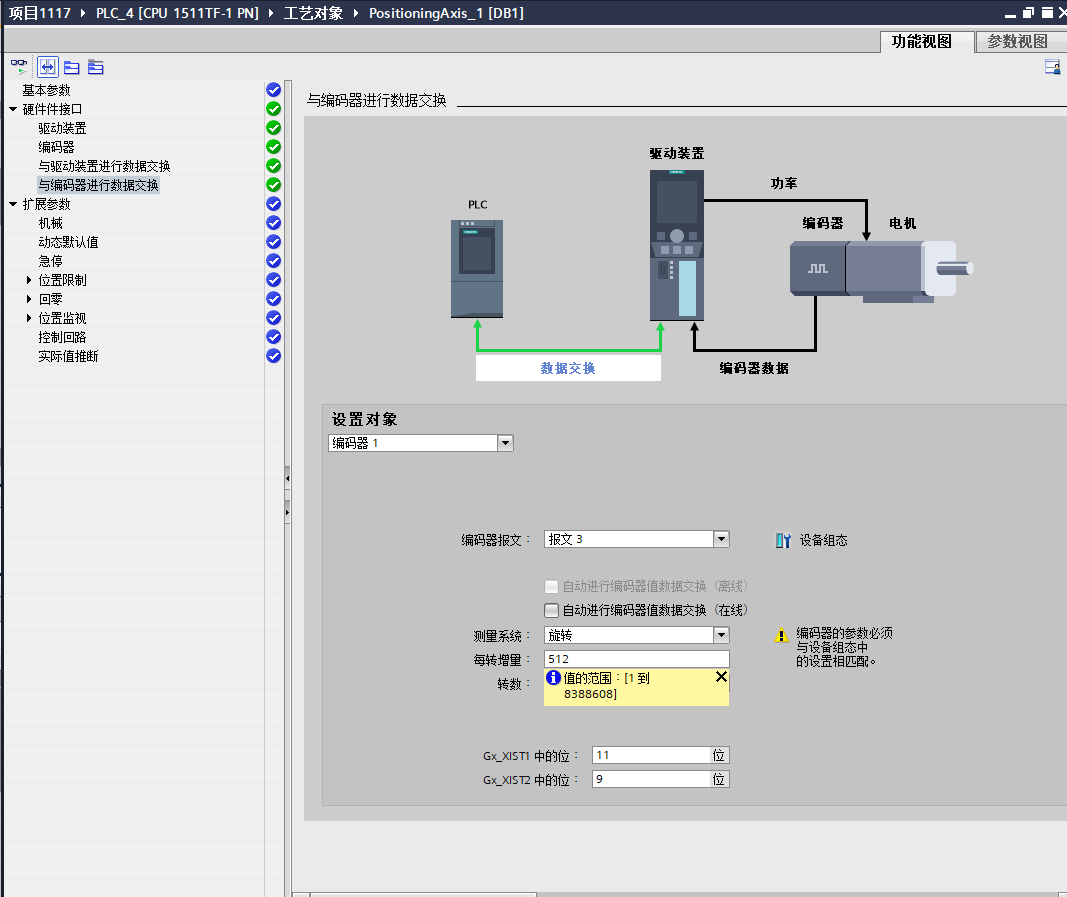

与编码器进行数据交换:报文3  每转增量512(电机反馈SFD)

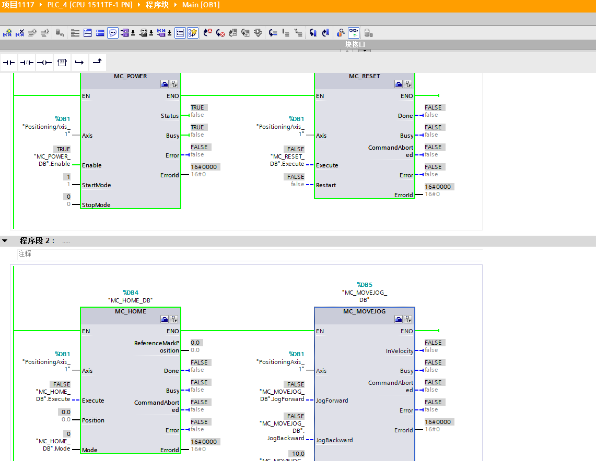

 第五步

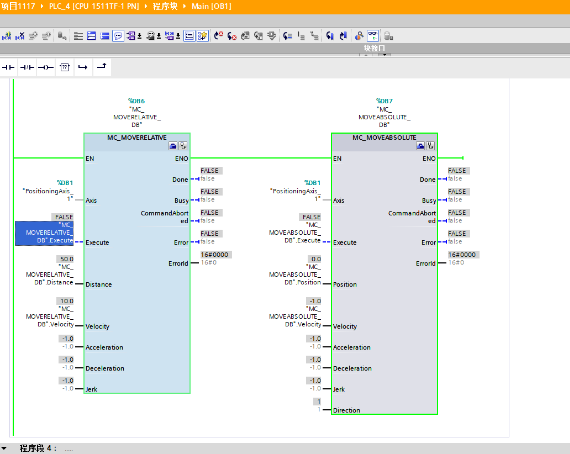

实现功能,编译程序:点动60rpm相对定位运动5Rev

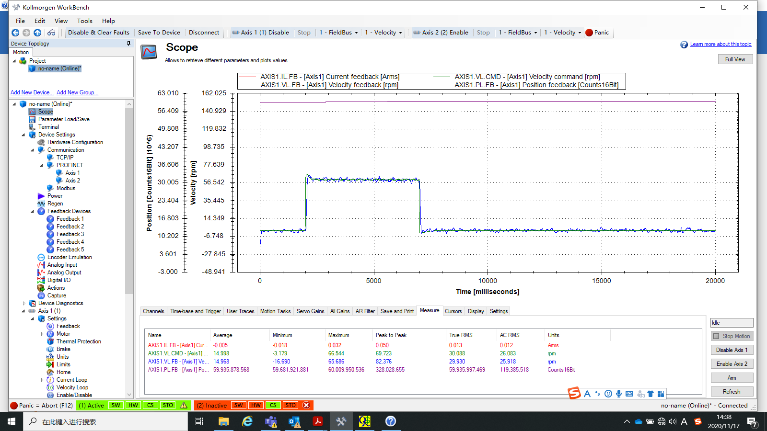

定位运动采集的速度曲线:328028/65536= 5.00531Rev

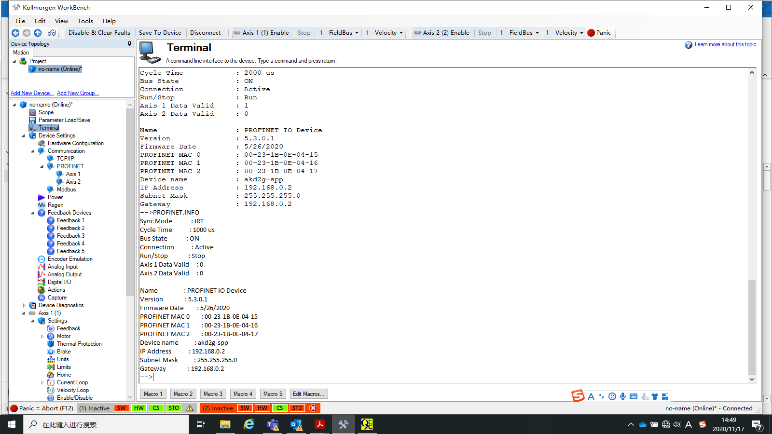

实现:驱动器侧监控IRT周期1ms


看到这里,大家会发现,AKD2G PN版本配置是如此简单。后续,将会继续推出AKD2G PN IRT的实际案例,邀您持续关注。
